Преимущество первых трех композиций доказывает и зависимость условной прочности при растяжении и относительного удлинения при разрыве в продольном и поперечном направлениях для испытанных составов резинобитумных материалов. При нормах условной прочности при растяжении не менее 3,0 и 2,0 кгс/см² и относительного удлинения при разрыве – не менее 60 и 65% в продольном и поперечном направлениях, разработанные материалы обладают условной прочностью 3,0 –3,8 и 2,0-2,8 кгс/см², относительным удлинением 70-89 и 76-91%.

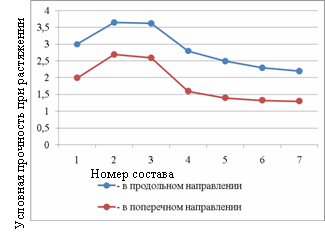

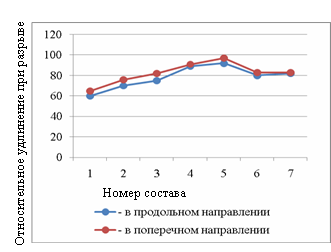

Рис. 1.Зависимость условной Рис. 2. Зависимость относительного

прочности при растяжении удлинения при разрыве

Анализируя полученные результаты определено оптимальное содержание некондиционной базальтовой ваты при изготовлении композиций для резинобитумных звукоизолирующих материалов – 5-8%.

В качестве битумного вибропоглощающего материала по ТУ38.105-15-40-84 изготовлены и исследованы образцы на основе некондиционной базальтовой ваты вместо асбеста (табл. 3,4). Анализируя физико-механические характеристики разработанных материалов видно, что лучшими характеристиками обладают композиции 4-7, содержание некондиционной базальтовой ваты в которых 6-10%. Данные образцы обладают высокой термостойкостью в отсутствии асбеста, масса 1 м² материалов находится в интервале 3,2-3,5 кг, а коэффициент потерь колебательной энергии на частоте (200±5) Гц при Т= 20 и 40ºС не уступает серийно изготавливаемой продукции 0,1 и 0,18.

Данные табл. 3-4 свидетельствуют, что для решения задач улучшения вибропоглощающих и технологических характеристик, снижения массы разрабатываемых материалов, сокращения времени изготовления битумной смеси и в конечном итоге времени изготовления готового материала была отработана другая битумная вибропоглощающая композиция (Таблица 5,6), в состав которой дополнительно были введены слюда марки СДФ по ГОСТ 19571-74; слюда флогопит молотая для металлургической промышленности СМФФ-160 по ТУ 21-25-241-80; микроволластонит фракционированный (МИВОЛЛ) м. 03-97 по ТУ 5777-006-40705684-2003. Это позволило сократить на 25% время изготовления битумной смеси, сохранить термостойкость и коэффициент потерь материала при значительно меньшей массе 1 м² - 2,7-3,2 кг. Оптимальное содержание некондиционной базальтовой ваты в данной композиции составляет 5-7%.

Таблица 3

Составы битумных вибропоглощающих композиций
