Так, комплексообразование ЭАК/АК с ЛСNa происходит при значении n=1 (ЭАК/АК:ЛСNa=1:1), а с ЦПБ при n=0,4 (ЭАК/АК:ЦПБ=5:2).

Из литературных данных следует, что взаимодействие амфотерных полиэлектролитов с противоположно заряженными ПАВ сопровождается сильной компактизацией частиц поликомплекса за счет электростатического связывания ионогенных ПАВ полиамфолитами. Если действующие электростатические силы малы (т.е. мала степень ионизации), то цепь макромолекулы закручивается вследствие внутренних вращений, при этом возможны различные конфигурации, но наиболее вероятным является закручивание цепей в клубок.

Наряду с электростатическим связыванием ассоциация полиэлектролитов с поверхностно-активными веществами также реализуется за счет гидрофобных взаимодействий. Гидрофобизация полиэлектролитных цепей способствует блочному связыванию молекул детергента с образованием внутримолекулярных мицелл ПАВ и усилению компактизации макромолекулы, о чем свидетельствует значительное снижение характеристической вязкости растворов полиамфолита.

Высокомолекулярные электролиты, как известно, отличаются от незаряженных в растворах полимеров тем, что обладают концентрационной аномалией приведенной вязкости, обусловленной полиэлектролитным эффектом, т.е. с разбавлением растворов полиэлектролитов происходит увеличение вязкости. Это связано с конформационными изменениями полиэлектролитов: уменьшение концентрации их водных растворов приводит к разворачиванию макромолекулярных клубков в результате электростатического отталкивания одноименно заряженных групп и к увеличению их размеров, следствием чего является повышение приведенной вязкости (ηпр) растворов.

На рисунке 6 приведены результаты измерения приведенной вязкости полиамфолита ЭАК/АК в воде при разбавлении и при различных ионных силах раствора (н KCl).

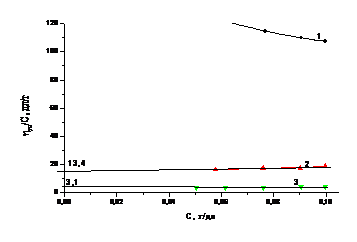

РИСУНОК 6 – Влияние разбавления водного раствора (1) и ионной силы (2 - m = 0,01; 3 - m = 0,1) на вязкость полиамфолита ЭАК/АК

Как видно из рисунка 6 измерение вязкости водного раствора ЭАК/АК при разбавлении показало, что приведенная вязкость раствора ЭАК/АК с разбавлением повышается, т.е. в соответствии с вышесказанной теорией полиэлектролитного набухания ЭАК/АК проявляет так называемую «полиэлектролитную аномалию». Добавление нейтральной низкомолекулярной соли (KCl) приводит к погашению этого эффекта. Так, при ионных силах растворов 0,01 и 0,1 приведенная вязкость ЭАК/АК равна 13,5 и 3,1 дл/г соответственно
