Как уже было отмечено, линейный полиамфолит этиловый эфир аминокротоновой кислоты/акриловая кислота (ЭАК/АК) синтезирован из этилового эфира аминокротоновой кислоты (ЭАК) и акриловой кислоты (АК) реакцией присоединения Михаэля с последующей свободно-радикальной полимеризацией. Согласно литературным данным полимеризация производных этил 3-аминокротонатов протекает по следующему механизму.

Известно, что алкильные производные этил 3-аминокротонатов несмотря на присутствие С=С двойных связей не вовлекаются в реакции полимеризации. Причиной тому является существование p-сопрояженных енамино- и имино- таутамерных форм, стабилизированных водородными связями. При комнатной температуре енаминная форма (1) более стабильна, чем иминная (2). Поэтому енаминная форма вовлекается в реакцию Михаэля с протонодонорной акриловой кислотой (Рисунок 1).

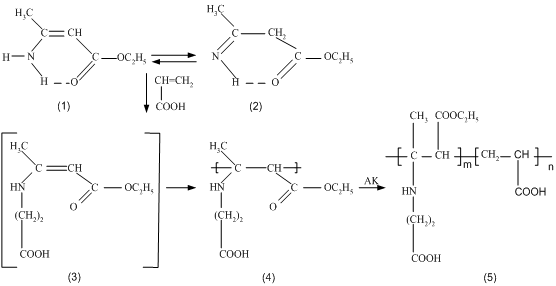

РИСУНОК 1 - Схема образования промежуточного бетаинового мономера и полимера

Далее, при введении АК в исходную мономерную смесь образуется промежуточный продукт бетаиновой структуры (3), который способен полимеризоваться с раскрытием двойной связи и образованием полимерного бетаина (4). При дальнейшем введении АК происходит образование нового продукта – сополимера бетаина и АК (5).

Таким образом, в зависимости от содержания АК в исходной мономерной смеси могут образоваться либо полибетаин, либо поли(бетаин-электролит).

Результаты обратного потенциометрического титрования синтезированного продукта показали, что в нем содержится большой избыток акриловой кислоты и соответственно приведенному механизму, является сополимером поли(бетаина-АК).

На рисунках 2 и 3 приведены интегральные и дифференциальные кривые обратного потенциометрического титрования полиамфолита ЭАК/АК.

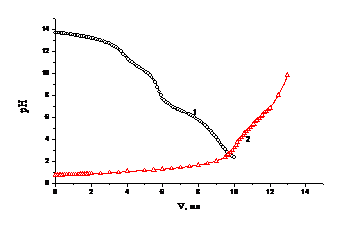

РИСУНОК 2 – Интегральные кривые потенциометрического титрования ЭАК/АК растворами: 1) 0,1н НСl; 2) 0,091н КОН

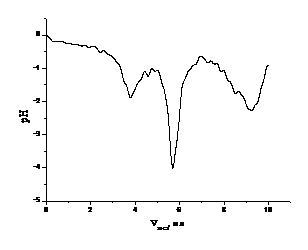

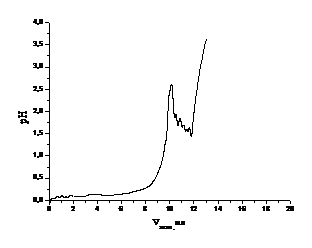

РИСУНОК 3 - Дифференциальные кривые потенциометрического титрования ЭАК/АК растворами: 1) 0,1н НСl; 2) 0,091н КОН

На кривых титрования установлены три хорошо выраженных перегиба. Первый перегиб соответствует титрованию избытка минеральной кислоты (HCl) или основания (KOH). Остальные два перегиба ответственны за последующее титрование –СООН и –NH2, также как –NH+ и –СОО- групп.

Количество – СООН и –NH2 групп, рассчитанное из кривой титрования составляет 82,0 и 18,0 мол.% соответственно.

Молекулярный вес мономерного звена (Мм/зв) сополимера (рисунок 1 (5)) равен 94,84 г/моль.

Сополимер ЭАК/АК является полимерным амфолитом, поскольку в его макромолекулярной цепи содержаться группы кислотного (-СООН) и основного (-NH2) характера. Полиамфолитный характер ЭАК/АК был доказан также методом ИК-спектроскопии с Фурье-преобразованием (рисунок 4).

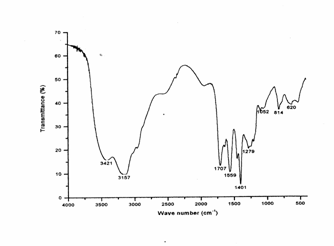

РИСУНОК 4 – ИК-спектр с Фурье-преобразованием линейного сополимера ЭАК/АК

На ИК-спектре ЭАК/АК обнаружены полосы поглощения NH-групп при частоте 3157 см-1 (область поглощения 3400-3100 см-1) и карбонильной группы при частоте 1707 см-1 (область поглощения С=О групп 1720-1710 см-1), что подтверждает его полиамфолитный характер [[12]].

Благодаря наличии кислотной и основной групп ЭАК/АК может взаимодействовать и с катионоактивным и с анионоактивными поверхностно-активными веществами. Комплексообразование между ЭАК/АК и ионогенными ПАВ-ами (ЦПБ –катоноактивный и ЛСNa - анионоактивный) изучалось вискозиметрическим методом. На рисунке 5 приведены кривые вискозиметрического титрования ЭАК/АК с ЛСNa и ЦПБ.

РИСУНОК 5 - Вискозиметрическое определение состава комплекса ЭАК АК-ЛСNa (а) и ЭАК/АК-ЦПБ (б).

Из графиков видно, что добавление ПАВ к раствору ЭАК/АК приводит к резкому снижению приведенной вязкости при низких концентрациях ПАВ. Дальнейшее увеличение концентрации ПАВ в растворе приводит к заметному возрастанию приведенной вязкости системы. Перегибы на кривых свидетельствуют об образовании комплекса полимер – ПАВ с соответствующими значениями n (n=).
