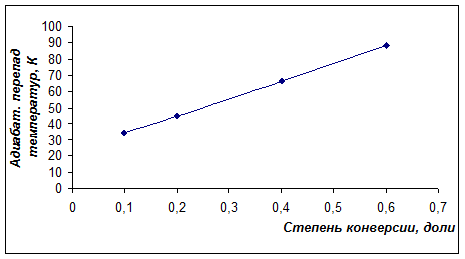

Рис.3. Зависимость адиабатического перепада температур от степени конверсии.
Выводы
Как видно, характерной особенностью процесса является линейное увеличение адиабатического перепада температур в зоне реактора при увеличении степени конверсии исходного вещества. Это обуславливает некоторые технологические особенности промышленного процесса дегидрирования н-бутана.
Реактор процесса дегидрирования представляет собой колонну, снабженную провальными тарелками. Реакционная смесь подается вниз колонны и пары поднимаются через тарелки, проходя слой катализатора. При этом, как ясно видно из результатов расчетов, реакционная смесь охлаждается, и процесс дегидрирования замедляется. Во избежание подобного вверх колонны подается подогретый катализатор, регенерированный в регенераторе. Более горячий катализатор контактирует с частично прореагировавшей смесью, и наоборот, чем достигается выравнивание скоростей реакции по всему объему. На регенерацию закоксованный катализатор поступает, стекая по десорберу, где его отдувают от углеводородов азотом.
Таким образом, за счет дополнительного подогрева регенерированного катализатора и подачи его вверх колонны реактора достигается выравнивание температуры процесса.
Задание №3
Вариант 24
Выполнить полный теоретический анализ процесса получения изопрена разложением 4,4-диметилоксана-1,3.
Термодинамический анализ
1. Определим энтальпию и энтропию
рассматриваемых соединений. Для этого используем метод Бенсона по атомам с их первым окружением.
Изопрен
Из таблицы Бенсона возьмем парциальные вклады для и
, вводим набор поправок:
Поправки на гош-взаимодействие отсутствуют.
Поправка на симметрию:
,
Таблица 1
Кол-во вкладов |
Вклад |
Вклад в энтальпию, кДж/моль |
Вклад |
Вклад в энтропию Дж/К*моль |
Вклад |
Вклад в т/емкость Дж/К*моль | |
СН2= |
2 |
26,2 |
52,4 |
115,57 |
231,14 |
21,350 |
42,7 |
=С-(2С) |
1 |
43,28 |
43,28 |
-53,16 |
-53,16 |
17,160 |
17,16 |
=СН-(С=) |
1 |
28,38 |
28,38 |
26,71 |
26,71 |
18,67 |
18,67 |
СН3-(С=) |
1 |
-42, 19 |
-42, 19 |
127,29 |
127,29 |
25,91 |
25,91 |
∑ |
5 |
81,87 |
331,98 |
104,44 | |||
поправка на симм. |
σнар= |
1 |
σ внутр= |
3 |
-9,134 | ||
|
81,87 |
|
322,846 |
|
104,440 |
