Для i-го компонента в многокомпонентной смеси интенсивность отражения определяется выражением :

Суммирование производят по всем компонентам смеси.

Для образца, состоящего только из чистого минерала i (100% i-й фазы), интенсивность отражения выражается следующей формулой:

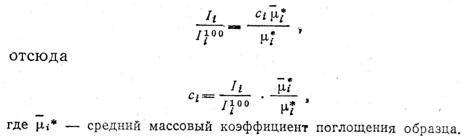

Комбинируя написанные выше уравнения, получим

Из последней формулы видно, что, определив отношение коэффициентов поглощения для исследуемого образца и для чистой определённой фазы, можно найти содержание этой фазы по относительной интенсивности.

Массовые коэффициенты поглощения определяемых фаз были вычислены по их химическим формулам: кристобалита и кварца μ* = 34,9 см²/г, муллита μ* = 33 см²/г. Средний массовый коэффициент поглощения исследуемого образца рассчитывали по известному валовому химическому составу образца. В качестве внешнего стандарта использовали: кварц, представленный горным хрусталём; кристобалит, полученный прокаливанием кварца в течение 6 ч при 1600˚С; муллит, синтезированный из смеси SiO2 и Аl2 O3 (при небольшом избытке SiO2 сверх стехиометрии), обожжённый при 1750˚С в течении 8 ч. После обжига смеси муллит отмывали от стекла 10%-ной холодной НF.

Интенсивность дифракционного отражения измеряли по высоте пика в максимуме за вычетом уровня фона. Исследуемые образцы измельчали до прохождения через сито с сеткой № 0063 (10 000 отв./ см²). Количественные определения производили на дифрактометре УРС – 50ИМ, снабжённом приставкой ГП-4, позволяющей вращать образец около нормали к его плоскости. Рентгенограммы снимали на Сu Кα – излуче-нии с Ni – фильтром при напряжении на трубке 30 кВ и токе 11 мА с использованием счётчика Гейгера МСТР-4.

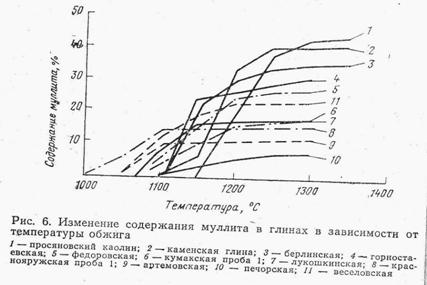

Из рис. 6, на котором показаны результаты исследований, следует, что образование муллита происходит в две стадии. Первая – резкий скачёк на протяжении 50 -100˚С, вторая – медленное увеличение количества муллита при повышении температуры. Первая стадия у каолинитовых глин заканчивается при 1200-1250˚С, у каолинито- гидрослюдистых и каолинито – монтмориллонитовых – при 1100-1150˚С.

Количественный выход муллита различен и обусловлен химико-минералогическим составом глин. Наибольший выход муллита наблюдается при обжиге каолинитовых глин, а также каолинитовых с незначительной примесью гидрослюды, монтмориллонита и смешаннослойных образований. Кривые 1 -4 показывают, что интенсивное образование муллита при обжиге этих глин наблюдается в интервале 1100 - 1250˚С. При дальнейшем повышении температуры содержание муллита увеличивается медленно и сопровождается ростом кристаллов.

При обжиге каолинито-гидрослюдистых и каолинито-монтмориллонитовых клин ( кривые 5 – 10 )на рис. 6) муллитообразование происходит в основном в интервале температур 1000 -1100˚С. В этих глинах в отличие от каолинитовых образуется мелкокристаллический муллит. Результаты исследований согласуются с многочисленными данными по исследованию муллитизации глин.

В обжигаемом каолините при 950˚С появляется муллитоподобная фаза, характеризующаяся диффузностью линий на рентгенограммах и неопределённостью состава. Образование муллита из шпинели идёт так же, как и шпинели из метакаолинита, т.е. путём выделения из неё части кремнезёма. В интервале температур 1100-1300˚С муллитовая фаза постепенно превращается в муллит, состав которого при температуре выше 1300˚С приближается к 3 Аl2 O3 · 2 SiO2. исследованиями было экспериментально подтверждено, что при обжиге каолинитовых глин структурно неупорядоченный муллит возникает при 950˚С и изменяется при повышении температуры, приобретая всё более упорядоченную решётку, постоянный состав и игольчатый габитус. В исследованиях малощелочных каолинитовых, а также каолинитовых глинах с незначительной примесью гидрослюды и монтмориллонита процесс образования муллита идёт подобно описанному.
