Как с точки зрения экономической, так и экологической существует потребность в разработке процесса прямого превращения отходов механической обработки, таких как мелкая стружка, в порошок, который может быть использован в порошковой металлургии железа. По оценке одна только фирма «Форд Мотор Ко» производит на разных заводах 105 000 т стружки низколегированной стали, которая поступает в продажу на рынок в качестве скрапа, используемого для загрузки в печь лри некоторых процессах плавления. Однако применимость такого сырья ограничивается высоким соотношением его объема к массе и присутствием остатков машинного масла.

Различные компоненты сплавов, присутствующие в стружке, представляют собой источник ценных элементов, конечно в том случае, если имеются экономичные методы их извлечения. В процессе плавления большинство компонентов сплавов окисляется и теряется со шлаком. Непосредственное превращение опилок в порошок без промежуточной плавки является более чистым процессом, не загрязняющим окружающую среду и позволяющим достигать 100 % выделения ценных компонентов. Этот процесс является также более экономичным, поскольку при существующих рыночных ценах производство порошка из опилок приводит к получению значительной прибыли. Однако предпринимавшиеся до сих пор попытки применения железного порошка, произведенного из опилок, в стандартных процессах порошковой металлургии не увенчались успехом.

Для решения указанной проблемы предназначен процесс, который заключается в воздействии удара на металлургическую стружку при температурах ниже температуры перехода от пластичного к хрупкому состоянию, в результате чего происходит образование металлического порошка. Металлическую стружку подвергают воздействию удара на двух стадиях (например с использованием шаровой мельницы).

Обычно в качестве сырья используют стружку с отношением площади поверхности к объему не менее 60 : 1. В качестве сырья может быть также использован и мелкий скрап—частицы шириной 0,25—2,5 см, толщиной 0,15—0,8 мм и длиной 2,5—250 см. Стружку, имеющую высокое отношение поверхности к объему, как правило, в электрической печи не плавят ввиду низкой эффективности этого процесса.

Можно также перерабатывать скрап с большим размером частиц, хотя при толщине металла более 0,8 мм возникают существенные трудности при измельчении, приводящие к повышению капиталовложений в процесс. Используемые частицы скрапа должны иметь приблизительно одинаковый химический состав; лучше всего использовать скрап, получаемый в результате обработки одной и той же партии металла.

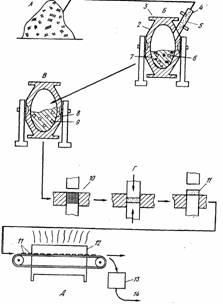

Частицы сырья 1 по линии 4 подают в шаровую мельницу 3 или в другое устройство для измельчения. При подаче сырья добавляется замораживающий агент 5, например жидкий азот, который разбрызгивается непосредственно на частицы металла. В результате контакта с жидким азотом металлические частицы мгновенно замерзают. Подача жидкого азота на сырье осуществляется равномерно на всем его пути до места измельчения.

При вращении корпуса мельницы 2 железные шары разбивают замороженные частицы металла 7 и измельчают их в порошок. Этот процесс достаточно длительный. Получаемый порошок 8 обычно состоит из мелкой и более грубой фракций. Частицы в обеих фракциях имеют конфигурацию зерен или пластинок.

Вторую стадию измельчения как правило также проводят в шаровой мельнице, но при комнатной температуре. Мелющие элементы 9 представляют собой твердые шары диаметром ~ 1,2 см с антиокислительным железным или медным покрытием. Покрытия должны отвечать следующим требованиям: 1) иметь меньшую твердость, чем покрываемый порошок, чтобы при ударе частицы шаровых элементов переходили на порошок; 2) полностью растворяться в металле, из которого состоят частицы порошка; 3) легко очищаться; 4) обладать антиокислительными свойствами.
