Такой характер изменений сохраняется для всех образцов ТГМ-3 на полимерных зернах и для всех ядер i3G.

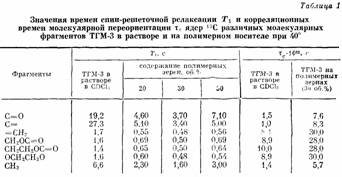

В табл. 1 приведены рассчитанные по известным уравнениям [5] значения тс в предположении, что основной вклад в механизм релаксация ядер 13С всех фрагментов, кроме карбонила дает диполь-дипольное взаимодействие. Ядро 13С в карбонильной группе релаксирует преимущественно по квадрупольному механизму. Значения тс в растворе ТГМ-3 в CDCL соответствуют 1-10~12-1-10-11 с, при адсорбции ТГМ-3 на твердых полимерных зернах значения тс увеличиваются селективно для различных ядер 13С до 6-10-3-10-11 с.

Рис. 2. Зависимости отношений Ti

олигомера на полимерном носителе и в растворе от содержания полимерных зерен в образце х

при 40°. Отнесение сигналов: i-C=; 2

- С=О; 3

- =СН2; 4 - СН3; 5-ОСН2СН20; 6 -

СН2ОС=О; 7

- СН,СН2ОС=О

Селективность изменения времен спин-решеточной релаксации ядер ,3С вдоль цепи олигомера ТГМ-3 в направлении от метакрилатных концов к середине молекулы указывает на разную фрагментарную подвижность цепи олигомера [7], вызванную его адсорбцией на полимере. При этом чем меньше соотношение Tt олигомера на полимерных зернах и Г, олигомера в растворе, тем более заторможена фрагментарная подвижность группы, в которую входит наблюдаемое ядро (рис. 2). Таким образом, можно заключить, что метакрилатные фрагменты ТГМ-3 координированы на поверхности полимерных зерен.

Можно предположить, что модель подобной координации аналогична предположенным нами ранее асимметричным ассоциатам в чистых алкил-метакрилатах и олигомере МГФ-9 [8], в которых взаимодействие внутри ассоциатов осуществляется за счет карбонильных групп, а межассоциативное — периферийными группами =СН2. Подобные взаимодействия обусловливают и адсорбцию на поверхности полимерных зерен молекул олнгомера ТГМ-3 в виде ассоциатов.

Зависимость соотношений величин 7 олигомера на полимерном носителе и в растворе имеет четко выраженный минимум при 25—30 об.% полимера (рис. 2). Аналогичная экстремальная зависимость с минимумом молекулярной подвижности, обнаруженная при адсорбции эпоксидной смолы, описана в работе [2].

Представление об агрегативной адсорбции позволяет непротиворечиво объяснить экстремальный характер зависимости молекулярной подвижности от содержания полимера в образце. Подвижность адсорбированного олигомера может определяться в основном двумя причинами. Первая — обеднение конформационного набора молекулы вблизи поверхности адсорбента [2], вторая — изменение интенсивности взаимодействия внутри ассоциатов. Действие первой причины, очевидно, пропорционально поверхности взаимодействия сорбат — адсорбент. Интенсивность внутриассо-циативного взаимодействия, по-видимому, может изменяться немонотонно и будет определяться стабильностью ассоциатов. На примере адсорбции ТГМ-3 полимерными зернами действие этих двух причин иллюстрируется следующим образом (табл. 1, рис. 2). Наиболее сильно изменяется величина Ti для групп — С=О и —

С=. Величины Ti группы =СН2, ответственной за межассоциативное взаимодействие (и адсорбцию), а также 7 ядер олигомерного блока при введении полимерной микрофазы изменяются меньше и слабо зависят от ее количества. Это свидетельствует о том, что взаимодействие олигомера с полимерными зернами сильно влияет на внутриассоциативное взаимодействие. Физическое взаимодействие на границе полимер — олигомер выражено слабее.

Анализ зависимости фрагментарной подвижности молекул ТГМ-3 от содержания полимерных зерен позволяет сделать некоторые предположения о строении граничного слоя олигомера. Если объемное содержание полимерных частиц невелико (менее 20%), основной вклад в измеряемое значение Tt дает свободный олигомер, подвижность которого выше. При содержании полимерных зерен 20—30 об.% практически весь олигомер оказывается заключенным в пределы граничного слоя. При этом, очевидно, достигается наиболее плотная упаковка граничного слоя, способствующая стабилизации молекулярных ассоциатов. Это проявляется в максимальном торможении фрагментарной подвижности, особенно сильно выраженном для групп, ответственных за внутриассоциативное взаимодействие. Дальнейшее увеличение содержания полимерных зерен (более 30об.%) уменьшает заполнение адсорбционного слоя. При этом агрегированность зерен полимера и способность олигомера к ассоциации благоприятствуют формированию микрокапель ТГМ-3 между полимерными зернами. Неполное покрытие поверхности микрочастиц создает условия для двумерной подвижности адсорбированных молекул, обеспечивающей межассоциативный обмен. Интенсивность внутриассоциативного взаимодействия, таким образом, уменьшается.
