Получение и свойства модифицированных каучуков
Материалы / Способы получения и свойства бутилкаучука / Получение и свойства модифицированных каучуков

Основным путём модификации бутилкаучука является его галогенирование, при этом каучук приобретает повышенную активность при вулканизации, а вулканизаты – повышенную теплостойкость и адгезионную прочность:

Параметры

Бутилкаучук

Хлорбутилкаучук

Бромбутилкаучук

Адгезия к резинам из НК, кН/м

При 200С

0,84

2,63

8,76

При 1000С

0

0,52

2,63

Адгезия к латуни, кН/м

При 200С

0

5,25

17,40

При 100 0С

0

2,97

15,00

Галогенирование обычно проводится в растворе, в качестве растворителя используют алифатические или хлорированные углеводороды, например, гексан, бензин, тетрахлорметан. Основными стадиями процесса являются: растворение исходного каучука, хлорирование, нейтрализация, дегазация и выделение каучука.

При хлорировании используют смесь хлора с азотом, полученную при объёмном соотношении компонентов 1- (5-10). Хлорирование протекает в основном по типу реакции замещения атома водорода в изопреновых звеньях, при этом сохраняется 75 % ненасыщенности исходного бутилкаучука и образуются звенья следующих типов:

Содержание хлора в модифицированном бутилкаучуке 1,1 – 1,3% (масс.) Атомы хлора в аллильном положении отличаются большой подвижностью, и галогенированные звенья способны участвовать в реакциях вулканизации.

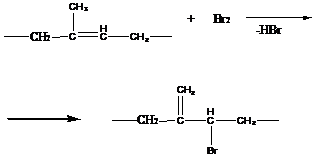

В отличие от хлора бром при взаимодействии с бутилкаучуком более склонен к реакциям присоединения. Однако при проведении процесса в контролируемых условиях удаётся вводить до 90% брома в аллильное положение:

Бромирование бутилкаучука проводится при смешении растворов каучука и брома в одинаковом растворителе. Температура в интервале от –60 до +500С не оказывает существенного влияния на процесс, что объясняется спецификой весьма быстрой реакции галогенирования.

Для предотвращения коррозии технологического оборудования в процессе галогенирования и исключения попадания металлов в галогенрированный каучук основные аппараты и соединительные линии должны быть эмалированными или выполненными из металлических материалов.

Для получения раствора бутилкаучук, если он поступает в виде брикетов, необходимо предварительно измельчить. Рациональнее использовать каучук в виде гранул, поступающих либо непосредственно после концентрирования водной крошки, либо после червячно-отжимных машин, причём в первом случае исключаются затраты на сушку каучука. Еще целесообразнее использовать полимер в виде раствора при применении метода безводной дегазации бутилкаучука.

Концентрация раствора бутилкаучука в бензине около 13%. Хлорирование протекает быстро, обычно время контакта бутилкаучука и хлора около 5 мин. Дозировка хлора рассчитывается, исходя из ненасыщенности бутилкаучука, и не должна превышать «критическую» Хкр (в % (масс.)), которая рассчитывается по формуле:

,

где Н – ненасыщенность каучука, % (мол.); МI МII –молекулярные массы изобутиленового (56,1) и изопренового (68,12) звеньев.

Изменение температуры от 10 до 550С существенно не влияет на эффективность хлорирования бутилкаучука, но при повышенных температурах возможно хлорирование бензина с высоким экзотермическим эффектом. Поэтому обычно хлорирование проводят при температуре 20-250С.

После нейтрализации и отмывки водой раствор хлорбутилкаучука поступает на крошкообразование, дегазацию и выделение каучука, осуществляемые по типовой технологии для каучуков растворной полимеризации.

Смотрите также

Химические способы нанесения металлических покрытий
Металлические слои можно получать на очень большом числе самых разнообразных материалов, таких, как стекло, кварц, фарфор, слюда, целлулоид, а также текстиль. Насколько многочисленны примен ...

Металлы
...

История изучения брожения
...
