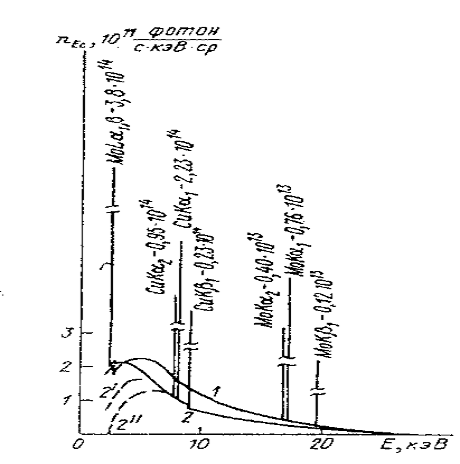

Рис.2. Спектры рентгеновских трубок с молибденовым и медным анодом при разной толщине бериллиевого окна.

Для разных групп элементов используются различные значения силы тока и напряжения на трубке. Этой энергии достаточно чтобы возбуждать и регистрировать рентгенофлуоресцентное излучение различных атомов от натрия (Be) до урана (U). Для исследования лёгких элементов вполне достаточно установить напряжение 10 кВ, для средних 20-30 кВ, для тяжелых - 40-50 кВ. Кроме того, при исследовании лёгких элементов большое влияние на спектр оказывает атмосфера, поэтому камеру с образцом либо вакуумируют либо заполняют гелием.

Кроме рентгеновских трубок, источниками рентгеновского излучения могут быть радиоактивные изотопы, одни из которых могут непосредственно испускать рентгеновское излучение, другие испускают электроны или a-частицы, генерирующие рентгеновское излучение при бомбардировке металлических мишеней. Для радиоактивных изотопных источников необходимо, что бы их период полураспада был достаточно большим (не менее ½ года). Интенсивность рентгеновского излучения изотопных источников значительно меньше, чем рентгеновской трубки, но они имеют свои преимущества: малые габариты и отсутствие потребности в электроэнергии. Наиболее широко радиоизотопные источники используются в полевых условиях при анализе геологических образцов.

Для разложения излучения в спектр (выделения различных длин волн) используются кристаллы-анализаторы с кристаллическим плоскостями, параллельными поверхности и имеющими межплоскостное расстояние d.

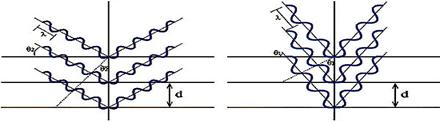

Рис.3

Если излучение с длиной волны λ падает на кристалл под углом θ, дифракция возникнет только если расстояния, проходимые фотонами при отражении от соседних кристаллических плоскостей, отличаются на целое число (n) длин волн. С изменением угла θ при повороте кристалла по отношению к потоку излучения, дифракция будет возникать последовательно для различных длин волн в соответствии с законом Брэгга:

n λ = 2d sin θ.

Угловое положение (θ) кристалла-анализатора задается компьютером в зависимости от длины волны, которую нужно выделить из спектра для анализа требуемого элемента. Выделенное излучение поступает в детектор рентгеновского излучения для измерения интенсивности. Мерой интенсивности является число фотонов, поступающее в счетное устройство за единицу времени - скорость счета [имп/с].

Так как разделение пиков рентгеновской флуоресценции зависит от соотношения длины волны и межплоскостного расстояния (d), для увеличения селективности и чувствительности аппаратуры, измерение спектра исследуемой пробы в широком диапазоне энергий производят с помощью нескольких кристаллов-анализаторов из различных материалов. Монокристаллы, такие как германий, фторид лития, антимонид индия являются идеальными анализаторами для излучения многих элементов. В последнее время, многослойные синтетические покрытия используются для увеличения чувствительности при анализе легких элементов.

После возбуждения спектр регистрируется на специальном детекторе. По пикам полученного спектра можно качественно определить, какие элементы присутствуют в образце.
