Методы определения статистической прочности гранул
Материалы / Классификация, количественные определения минеральных удобрений / Методы определения статистической прочности гранул

Основан на определении предельной силы, необходимой для разрушения гранул испытательной фракции при сжатии между 2 параллельными плоскостями с площадью каждой 1 см2. На приборе для рассева выделяют фракцию гранул с d = 2-3 мм или фракцию, размер которой задан в стандарте на конкретное удобрение. Погрешность определений размера гранул +- 0,1 мм. Производится по ГОСТ 21560.2 -02 и распространяется на гранулированные минеральные удобрения.

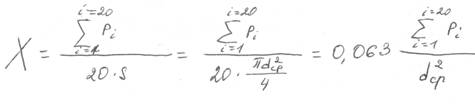

Ход работы: Отбирают пинцетом 20 гранул, примерно сферической формы, и помещают в плотнозакрытый бюкс, чтобы не было изменений влажности. Все гранулы последовательно разрушают на приборе и по шкале замеряется сила (в кПа). Вычисляют статистическую прочность Х:

Где Р! —сила, для разрушения 1 гранулы. S—поперечное сечение гранулы. dср—средний диаметр гранулы

В практических условиях находит применение следующая условная градация слеживаемости удобрений:

I Слегка слеживается До 98,1

II Слабо слеживается 98,1—196,2

III Несколько слеживается 196,2—392,4

IV Слеживается в средней степени 392,4—686,7

V Значительно слеживается 686,7—981

VI Сильно слеживается 981—1471,5

VII Очень сильно слеживается >1471,5

Для результата в кгс/см2 результат по формуле умножается на 10,2 и округляют до целых.

Смотрите также

Теория образования оксидов азота при горении
Условия образования оксидов при горении до сих пор не разработаны в достаточной мере и требуют глубокой проработки весьма сложной химической кинетики процесса в сочетании с детальным изучен ...

Твердофазный синтез перрената калия
В настоящий момент большой интерес представляет уже не столько изучение свойств веществ, в которые специально были введены какие-то добавки (иногда это очень сильно меняет свойства исходного ...

Хром и методы его определения
Хромирование начали применять в промышленности с конца двадцатых годов нашего столетия. Этот процесс существенно отличается от большинства других катодных гальванических процессов в силу ря ...
