Расчет трубной решетки греющей камерыМатериалы / Использование энергосберегающих технологий для кристаллизации сульфата натрия / Расчет трубной решетки греющей камеры

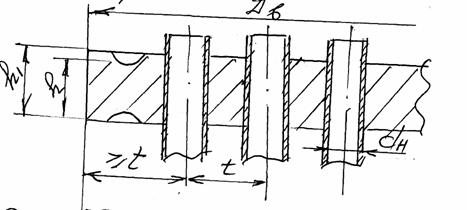

Эскиз расчетный смотреть рис.8. 5
Рис. 8.5 К расчету трубной решетки греющей камеры
Исходные данные:
Давление в трубном пространстве рm = рс + рж = 1295 * 9,81 * 6 + 0,04 * 106 = 76223,7 Па
Давление в междутрубном пространстве рм = 0,3 Мпа;
Длина трубок L = 6000 мм;
Матерная труб – сталь 1Х18Н10Т;
Матерная трубной решетки – сталь 0 х 13;
Диаметр – Дв = 800 мм = 0,8 м;
Диаметр труб – ф 38 х 2 мм.
σид = 177,0 МПа для стали 1Х18Н10Т – σид = 146 МПа – для стали
С = 1,8 * 10-3 м
Расчет
Расчетную высоту наружной части решетки при = 1 определим по формуле (23.1) [3]:
h´t = kДв + с = 0,43 * 0,8
+ 0,0018 = 0,0078 + 0,0018 = 0,0096 = 9,6 мм.
Коэффициент прочности решетки определяем по формуле (22,5) [3]
=
=
= 0,99
Расчетную высоту средней части решетки при = 0,99 определим по формуле (23.1) [3]:
h´1 = kДв + с = 0,99 * 0,8
+ 0,0018 = 0,0181 + 0,0018 = 0,0199 = 19,9 мм.
