Расчет аппарата - отстойник .Статьи / Установка газофракционная / Расчет аппарата - отстойник .
Название аппарата: отстойник
предназначен для отстаивания рефлюкса от газа (С1-С2)
Цель расчета: определить основные размеры аппарата.
Исходные данные: температура 400С , давление 1,2 Мпа
Поступает 68332 кг/ч
С3 – 606 кг/ч – газ
С2 – 200 кг/ч – газ
С4 – 16240 кг/ч – газ
С4 – 14500 кг/ч – жидкость r=578 кг/м3
С5 – 36786 кг/ч – жидкость r=626 кг/м3
Скорость газа в свободном сечении аппарата w=0,15 м/с

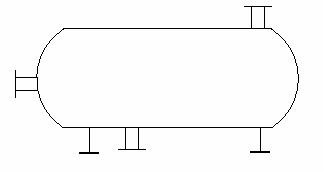

Рисунок 3 – Отстойник Е 34.
1. Объем газа С3 .
М3/ч (30)
м3/ч
2. Секундный объем газа С3 .
м3/с (31)
м3/с
3. Объем газа С2 .
м3/ч
4. Секундный объем газа С2 .
м3/с
5. Объем газа С4 .
м3/ч
6. Секундный объем газа С4 .
м3/с
7. Секундный объем жидкости С4 .
м3/с (32)
8. Секундный объем жидкости С5 .
м3/с
9. Общий объем смеси .
м3/с (33)
м3/с
10. Сечение аппарата.
м2 (34)
м2
11. Диаметр аппарата.
м (35)
м
Вывод : принимаем аппарат диаметром D=1 м.
