Процесс прямой гидратации этилена включает следующие стадии:

1) компримирование свежего этилена и дополнительное компримирование циркулирующего этилена;

2) нагревание этилена, приготовление паро-газовой смеси и её подогревание;

3) контактирование парогазовой смеси с катализатором;

4) нейтрализацию фосфорной кислоты, уносимой из реактора;

5) охлаждение парогазовой смеси и конденсацию паров спирта и воды;

6) ректификацию спирта – сырца.

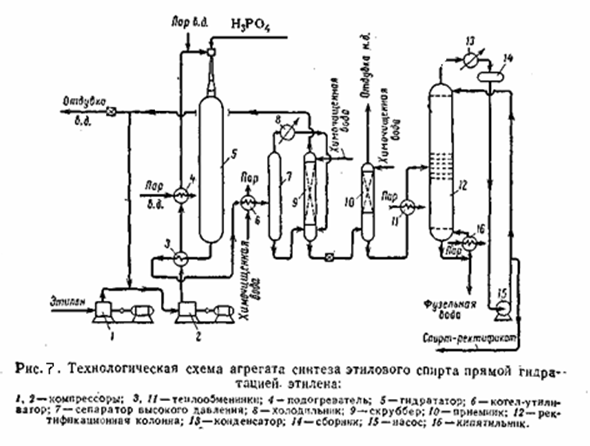

На рисунке приведена принципиальная технологическая схема агрегата синтеза этанола прямой гидратацией этилена. Свежий этилен под давлением 20 – 23 кгс/см2 поступает на приём компрессора 1, сжимается до 70 кгс/см2 и смешивается с циркулирующим этиленом. Газовая смесь циркуляционным компрессором 2 сжимается до 80 кгс/см2 и направляется в теплообменник 3, где подогревается за счёт тепла обратного газа.

Далее газ нагревается в подогревателе 4 паром высокого давления до 220°C. Такая температура установлена для начала цикла синтеза. В конце цикла эта температура должна достигать 260°C. После подогревателя 4 прямой газ смешивается с перегретым (450°C) паром высокого давления (80 кгс/см2); в результате температура смеси составляет 275°C в начале цикла и 285 - 290°C в конце.

В смесителе, установленном в верхней части гидрататора 5, паро-газовая смесь смешивается с 7% фосфорной кислотой и поступает в гидрататор 5. Газ проходит слой катализатора сверху вниз, причём за счёт реакционного тепла температура повышается на 18 – 20 °C, то есть до 293 °C в начале цикла и до 303 – 308 °C в конце. Выходящий из гидрататора реакционный газ уносит с собой некоторое количество фосфорной кислоты. Нейтрализация её осуществляется впрыскиванием в реакционный газ щелочного спирта-водного конденсата. Температура газа при этом снижается до 220 °C.

После нейтрализации реакционный газ проходит теплообменник 3, где охлаждается с 220 до 194°C, и далее котёл-утилизатор 6, где генерируется пар давлением 5 кгс/см2. Из котла утилизатора газ и сконденсировавшаяся жидкость (145°C) направляется в сепаратор 7. отделённый от жидкости газ из сепаратора охлаждается в холодильнике 8, где конденсируются пары спирта и воды. Несконденсировавшийся газ и конденсат из холодильника 8 направляются в насадочный скруббер 9, где остатки этанола поглощаются умягченной водой. Газ из скруббера идёт на смешение со свежим этиленом. Для вывода из системы накопившихся инертных примесей часть газа через регулятор давления сбрасывают в цех компрессии.

Спирто-водный конденсат из скруббера дросселируют и направляют в приёмник 10. выделившийся при дросселировании газ отмывают от паров спирта умягчённой водой в насадочной части приёмника 10 и через регулятор давления направляют в цех компрессии. Спирто-одный конденсат из приёмника 10 нагревают до 80°C в теплообменнике 11 и направляют на ректификацию в колонну 12. Температура на верху колонны 80°C, внизу 109°C; давление 1,1 – 1,4 кгс/см2. подвод тепла в низ колонны осуществляют через кипятильник 16, обогреваемый паром давлением 3 кгс/см2 из котла-утилизатора.

Пары спирта (азиотропная смесь) с верха колонны 12 поступают в конденсатор 13, где конденсируются и охлаждаются до 75 °C. Конденсат стекает в сборник 14, откуда часть спирта подаётся насосом 15 на орошение колонны 12. Остальное количество выводится с установки. Фузельная вода с низа колонны выводится в канализацию.

Рассмотренная схема обладает рядом недостатков; в первую очередь, велик расход водяного пара высокого давления. Кроме того, унос фосфорной кислоты парогазовой смесью приводит к необходимости нейтрализации смеси путём впрыскивания щелочного раствора спирто-водного конденсата; это снижает температуру паро-газовой смеси и уменьшает возможности регенерации тепла.

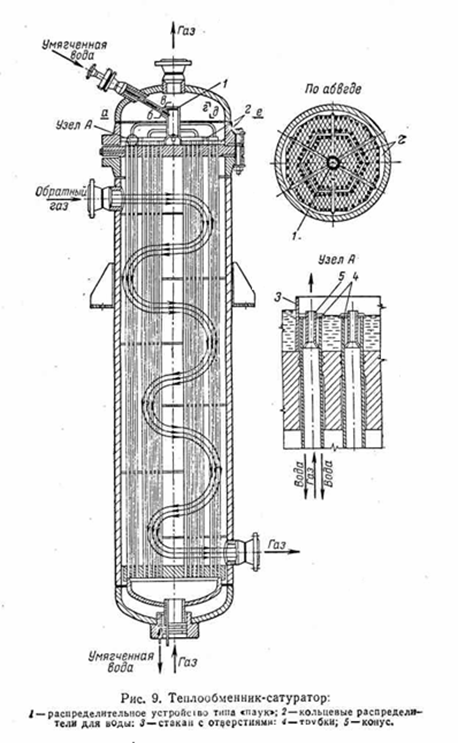

Использование пара высокого давления можно полностью исключить за счёт генерации пара в системе теплообмена. Для этого в поток прямого газа подают химически очищенную воду под давлением, и в процессе теплообмена с обратным газом вода испаряется. Теплообмен осуществляется в специальных теплообменниках сатураторах.

При этом степень насыщения газа парами воды достигает 0,6 – 0,7 моль/моль, а конечная температура парогазовой смеси равна 215°C. Подогревание парогазовой смеси до 275°C осуществляется в трубчатой печи за счёт сжигания топлива, таким образом, дополнительный расход пара высокого давления исключается. Изготовление теплообменника 2 из омеднённых труб, а трубные решётки из биметалла сталь-медь позволяет исключить нейтрализацию парогазовой смеси и интенсифицировать регенерацию тепла обратного газа.

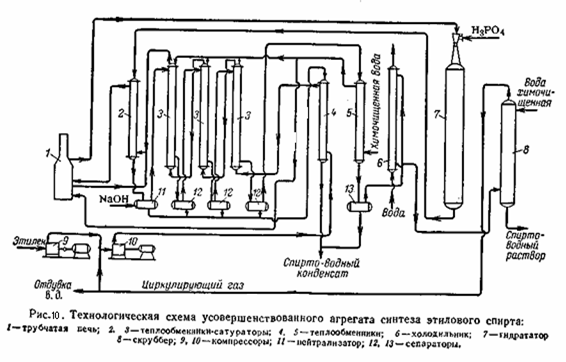

Технологическая схема усовершенствованного агрегата прямой гидратации этилена приводится на рисунке

Компримированный этилен после компрессоров 9 и 10 поступают в теплообменник 4, где нагревается до 100 °C конденсатом после теплообменников-сатураторов (180°C). Далее этилен последовательно проходит теплообменники-сатураторы 3, орошаемые конденсатом. Насыщенный водой этилен при 200°C поступает в омеднённый теплообменник-сатуратор 2, а перед входом смешивается с частично испариной химически очищенной водой из теплообменника 5. Смесь при 215°C поступает в трубчатую печь 1, там догревается до 270 - 290°C и направляется в гидрататор 7, работающий в интервале 260 – 300°C. Обратный газ из гидратора проходит омеднённый теплообменник-сатуратор 2, где охлаждается до 240°C, и затем нейтрализуется щелочным раствором спирто-водного конденсата в нейтрализаторе 11; при этом температура снижается до 220 °C. Далее обратный газ последовательно проходит все теплообменники-сатураторы 3 и отделяется от жидкости в сепараторах 12, после чего при 130°C направляется на окончательное охлаждение в теплообменник 5 и холодильник 6 и поступает в скруббер 8 для отмывки спирта. Спирто-водный конденсат из сепараторов поступает в теплообменник 4. Все потоки спирто-водного конденсата и спирто-водный раствор после освобождения от растворённого этилена поступает затем на ректификацию.[2,4]
