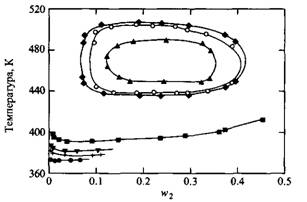

Фазовые диаграммы систем поли - вода для ПЭГ разной молекулярной массы. Снизу вверх молекулярные массы ПЭГ равны IO6, 2 104, 1.4 · 104, 8 103,2270,2250 и 2160.

Явление помутнения наблюдается для многих систем и является общим свойством для широкого круга растворов, в которых растворенное вещество содержит оксиэтиленовые группы. Для поли или поли двухфазная область имеет простую замкнутую форму. Двухфазная область существенно расширяется во всех направлениях при увеличении молекулярной массы полимера. Основные особенности таких фазовых диаграмм характерны и для НПАВ. Однако системы с НПАВ более сложные из-за самоассоциации, приводящей к возникновению дополнительных фаз. Более того, точка помутнения сильно зависит от размера мицелл, который значительно варьируется для различных НПАВ. Большие числа агрегации, как и высокие степени полимеризации у полимеров, дают низкую точку помутнения и критическую точку при низкой концентрации.

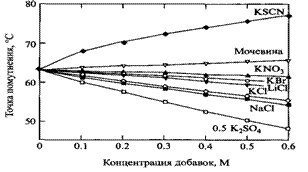

На помутнение сильно влияет присутствие других растворенных веществ. Как видно, электролиты могут как повышать, так и понижать точку помутнения и соответственно могут называться всаливающими и высаливающими. Это объясняется особенностями взаимодействия полимера или НПАВ с растворенным веществом. Эффект более выражен для анионов. Некоторые анионы, например SCN-, проявляют преимущественное сродство к полимеру или поверхностно-активному веществу, а не к растворителю, вследствие чего накапливаются вблизи оксиэтиленовых групп. Другие, например СГ, не обладают такой склонностью, и их содержание вблизи оксиэтиленовых групп понижено. В первом случае растворимость НПАВ увеличивается и, как следствие, повышается точка помутнения, в то время как во втором - все происходит наоборот.

Очень небольшие добавки анионных ПАВ сильно увеличивают растворимость НПАВ и точку помутнения вследствие образования смешанных мицелл либо вследствие ассоциации ПАВ с полимером, если для последнего характерно явление помутнения. В результате таких взаимодействий образуются заряженные агрегаты, концентрирование которых в одной из фаз затруднено из-за невыгодности электростатических взаимодействий, обусловленной энтропией распределения противоионов.
