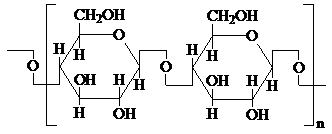

Целлюлоза – наиболее высокомолекулярный полисахарид, линейный β-1,4-глюкан (С6Н10О5)n с видовой специфичностью и степенью полимеризации [23].

Дополнительные данные, полученные методами частичного гидролиза и ацидолиза [11] позволяют утверждать, что вероятность появления других типов связей в молекуле целлюлозы не превышают одной связи на 1000 моноглюкозидных звеньев. Степень полимеризации природных препаратов целлюлозы, полученных в мягких условиях, может превышать 10000, что соответствует уровню значений молекулярной массы порядка 106 [24] При более жестких режимах обработки, имеющих место при выделении целлюлозы из древесины, величина степени полимеризации существенно падает и обычно колеблется в пределах 300-5500 [4], приводя к соответствующему снижению среднего значения молекулярной массы.

Анализ экспериментальных теплот сгорания свидетельствует о физической и химической неоднородности целлюлозы. Химическая неоднородность обусловлена в основном наличием в макромолекулах целлюлозы “чужих” звеньев, представляющих собой остатки изомерных полисахаридов (маннана, галактана) или окисленных фрагментов полимерной цепи [19] Физическая же неоднородность вызвана главным образом адсорбированной водой [17].

Для целлюлозы характерны высокая степень гидрофильности и склонность к образованию многочисленных водородных связей между нитями полимеров. Наличие множества гидроксильных групп позволяет легко модифицировать целлюлозу путем химического присоединения разнообразных заместителей (таблица 1). Так известен способ получения иммуносорбента, включающий обработку пористых целлюлозных шариков метапериодатом натрия [10]. В результате обработки на поверхности сорбента образуются альдегидные группы, количество которых не снижается при хранении в течение двух лет. Авторы [9] предложили получать сорбент путем хлорирования целлюлозного волокнистого материала хлорокисью фосфата в среде диметилформамида при нагревании. Данный носитель может найти применение при очистке сточных вод, фармакологических растворов от тяжелых металлов, а также для концентрирования тяжелых металлов при анализе объектов окружающей среды.

Особый интерес представляет введение в макромолекулу целлюлозы или других полисахаридов сульфгидрильной группы, что придает препаратам целлюлозы электронно-обменные свойства. Были также синтезированы производные, содержащие хлор, йод, нитрильные, амидные и алифатические аминогруппы [15].

Предложен способ [20] модификации полисахаридов обработкой диизоцианатами с последующей дополнительной обработкой бифункциональными или монофункциональными соединениями в стехиометрическом избытке. В качестве бифункциональных соединений используют алифатические диамины и дикарбоновые кислоты С2-С8, а в качестве монофункциональных соединений – алифатические спирты С2-С8.

В качестве нерастворимого полисахарида применяли целлюлозу, агарозу, декстран, хитин, крахмал и их производные в виде порошков или гранул. Реакция с диизоцианатом проводилась в безводных органических растворителях, не содержащих подвижных атомов водорода, например, в диоксане, ацетоне, хлороформе. В зависимости от длины алифатической цепочки получали носители с различной отдаленностью функциональных групп (-NH2, СООН и др.) от полисахаридной матрицы.
