2.3. Устройство реактора.

Реакторные блоки большинства установок состоят из трех и более реакторов.

Заказ зимней экипировки www.smotra-moto-shop.ru. Широкий ассортимент в Москве.

Основными реакционными аппаратами являются адиабатические реакторы — пустотелые аппараты, заполненные одним слоем катализатора. Встречаются также политропические реакторы — многослойные аппараты со встроенными адиабатическими секциями.

Газо-сырьевой поток в адиабатических реакторах может двигаться в двух направлениях: аксиальном — сверху вниз и радиальном — от периферии к центру (для паро-газового сырьевого потока).

Реакторы представляют собой вертикальные цилиндрические аппараты со сферическими или эллиптическими днищами, в которых помещен катализатор. Эллиптические днища имеют рациональную конструктивную форму, поэтому в аппаратостроении применяют чаще других. Постепенное и неприрывное уменьшение радиуса кривизны эллипсоидальной поверхности днища от центра к краям обеспечивает равномерное распределение напряжений без их концентрации. В зарубежной практике встречаются также реакторы сферической формы.

Реактор каталитического риформинга представляет собой цилиндрический аппарат с эллиптическими днищами. В верхнем днище расположены штуцер ввода газо-сырьевой смеси и штуцеры для многозонных термопар, в нижнем днище — штуцеры для ввода газопродуктовой смеси и для выгрузки катализатора Корпус выполнен из стали 12ХМ, штуцеры из стали 15ХМ, внутренние устройства из стали XI8Н1 ОТ.

Сырье вводят в реактор через штуцер, через который ведут монтаж всех внутренних устройств реактора, загружают катализатор и керамические шарики. Газо-сырьевая смесь в реакторе проходит распределительное устройство и направляется в специальные желоба, из которых проходит через слой катализатора по направлению к центральной трубе, откуда газо-продуктовая смесь выводится из реактора через нижний штуцер.

Реакторы соединяются между собой последовательно через отдельные секции печи, в которых нагревают газо-сырьевую смесь перед поступлением в следующий по ходу реактор. Высота первого реактора 10,5 м, а диаметр 2,4 м; высота второго „по ходу" реактора 10,6 м, диаметр 3,2 м; для третьего 14 я 4,5 м соответственно.

Корпуса реакторов, используемых на отечественных заводах, имеют внутреннюю защитную футеровку из жаростойкого бетона для сохранения прочности металла и стойкости его к водородной и сульфидной коррозии в условиях высоких температур, толщина на цилиндрической части корпуса составляет 100 мм Такие реакторы можно изготовить из углеродистой стали; если же футеровка отсутствует, то корпус выполняют целиком из высоколегированных сталей или двухслойной стали (основной слой — хромомо-либденовая сталь, внутренний слой — нержавеющая сталь).

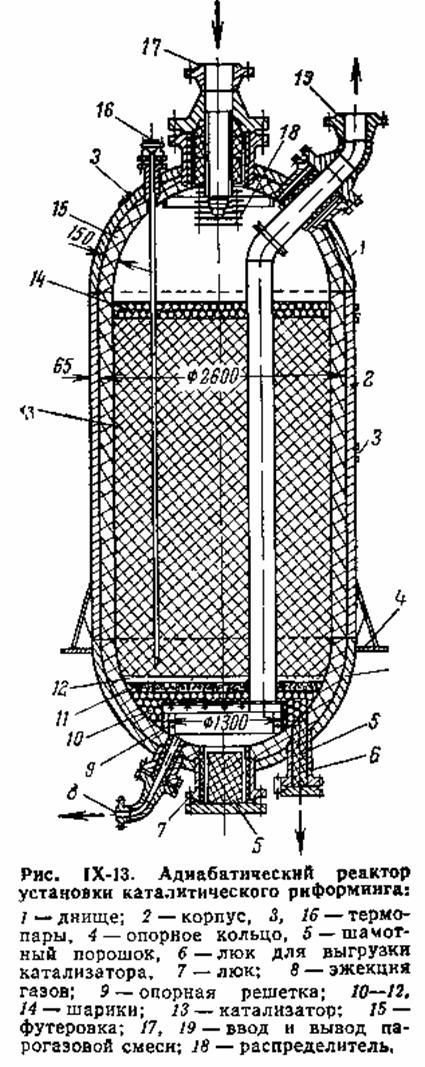

Корпус аппарата изготовлен из стали марок 22К или 09Г2ДТ и покрыт изнутри торкрет-бетонной футеровкой. Качество футеровки должно быть высоким во избежание появления на ней трещин в процессе эксплуатации (особенно уязвимы в этом отношении верхние участки реактора в области штуцеров). Герметичность футеровки может нарушиться также вследствие резких изменений температуры в отдельных зонах реактора или всей установки. Участки корпуса, где надежная работа футеровки не гарантирована, следует выполнять из хромомолибденовых сталей марок 12МХ или 12ХМ, устойчивых при повышенных температурах и в водородсодержащих средах. Внутренние устройства реактора изготовляют из сталей марок ЭИ496 и К5М.

Сырье (парогазовая смесь) подается в реактор через верхний штуцер с помощью распределителя, обеспечивающего равномерное заполнение верхней пустотелой части аппарата, и проходит слой фарфоровых шариков диаметром 20 мм, а также слой таблетированного алюмоплатинового катализатора высотой до 4 м.

Катализатор удерживается на перфорированной опорной решетке, поверх которой для равномерного приема сырья насыпаны три слоя фарфоровых шариков диаметром 20, 13 и 6 мм. Продукты реакции, скапливающиеся под решеткой, выводят по парогазовому стояку через верхний штуцер диаметром 300 мм.
